鐵路信號點燈單元是集交流點燈、燈絲轉換、故障定位報警為一體的點燈單元，CJ-1型主燈絲采集裝置是采集點燈單元斷絲報警節點信息并將報警信息傳送到室內集中管理機。

一、產品外形及尺寸

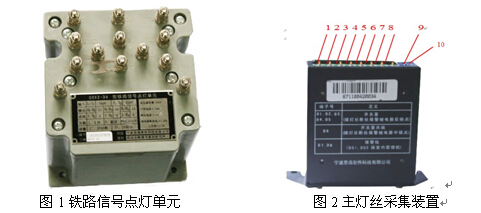

鐵路信號點燈單元：外形如圖1，DDX2-34最大尺寸120×120×130，重量2.1Kg；DDX2-34C最大尺寸120×120×105，重量1.8Kg。

主燈絲采集裝置：外形如圖2，最大尺寸：90×80×25，重量0.4Kg，是采集主燈絲信號，把信號機斷絲報警信息發送到室內管理機。

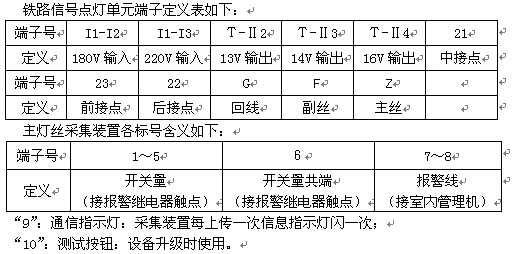

二、端子定義說明

三、主要技術指標

a）變壓器容量：34VA；
b）空載電流≤11mA，額定電流：2.1A ；
c）繼電器釋放值≥0.35A，工作值≤1.5A；
d）電壓輸入：I1-I2為180V輸入，I1-I3為220V輸入；
e）電壓輸出：II1-II2和T-II2為13V，II1-II3和T-II3為14V，II1-II4和T-II4為16V；
f）絕緣電阻≥100MΩ ，絕緣耐壓 50Hz 1min 2000V, 無閃爍或擊穿現象。
四、單元的組裝與連線

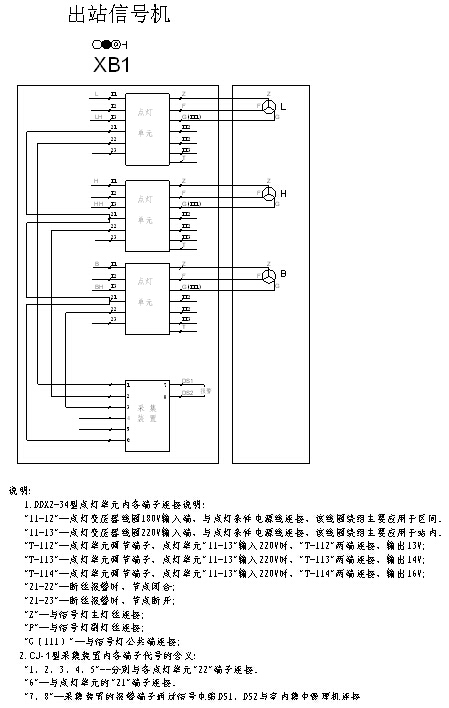

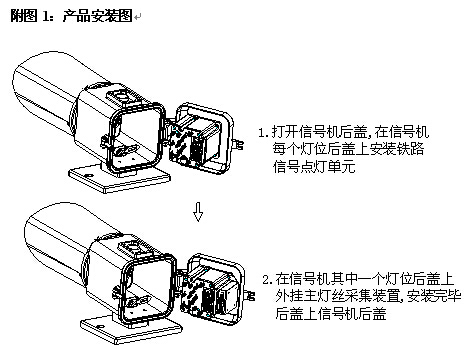

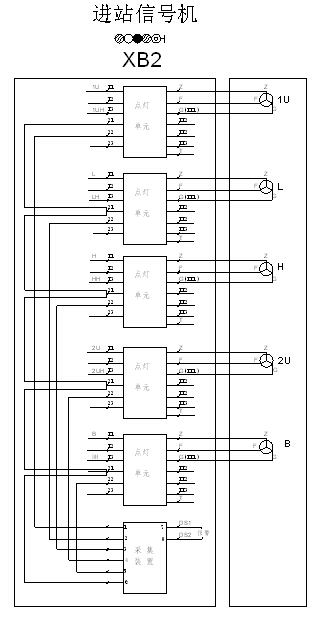

每架信號機由一個主燈絲采集裝置和若干個點燈單元（≦5個）組成。如果信號機的信號燈數量超過5個燈，將再增加一個主燈絲采集裝置。點燈單元與主燈絲采集裝置安裝如附圖1和2。
